カテゴリ: LED化

昨日、手伝っていただいて完成した

私のバイクの ウインカーポジションの消灯の動画です

短いですが・・・・・・




本日 私のRSも

ウインカーポジションの消灯回路 工事完了いたしました



はじめたのはいいのですが・・・・・・・・

とほほの始まり








ウインカーリレーの配線を抜いて はじめたのはいいですが

組んでいくうちに作動がおかしい・・・・・

先日二本サスおじさんに作っていただいた回路も作動が・・・・・


配線を最初から確認し・・・・・・たんですけどね



回路がおかしいのかと 二本サスおじさんに配線の確認をして

同僚に同じものが行ってるので持ってきてもらって・・・・



そうこうしているうちに 二本サスおじさんがわざわざ柏から来てくれました



いろいろ調べていくうちに






私がウインカーリレーの配線を間違えていたことがわかりました

これが原因であちこちおかしくなってました


その後 協力していただき 無事に終了しました


画像はありませんが 明日にでも 完成した動画をアップできればと・・・


二本サスおじさんの世話になりました ペコペコ

同僚のモノサスRSの ウインカーポジション化 及び LED化完了しました


先日 二本サスおじさんに作っていただいた回路にて


ウインカーをつけると ポジションが消えるようになりました







後ろ側は 黄色に見えますがポジションは赤色です


なお、この仕様で車検は通りませんので 自己責任ということで・・・


私のは夜作業が出来ませんので 明日作業の予定です

本日 到着

ブログでお付き合いのある


二本サスおじさん
http://blogs.yahoo.co.jp/chako_ron

が ウインカーをポジションランプにした時に

ウインカーを付けた時にポジションランプが消える回路を作ってくれました


イメージ 1



赤いのは 私の 二本サス前記用

黒い 2つあるほうが 同僚の 二本サス後期 と モノサス用です

これで車検に対応できる ウインカーポジションになります

なるべく早い時期の付けてみたいと思います


ありがとうございました

本日の最初の仕事

ウインカーのLED化です

とりあえず 球の交換

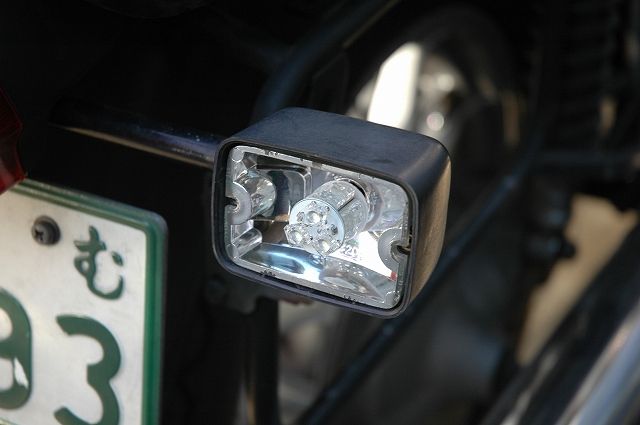

イメージ 1


イメージ 2



モノサスや二本サス後期と違って 素直にリレーを交換すれば

いいというわけにもいかず 汎用の線の付いたICリレーを使いました

イメージ 3



ヒビの入っていたレンズもついでに 手持ちのレンズの交換

イメージ 4



いよいよ 点灯式・・・・

無事点きましたよ

イメージ 5



ただ インジケーターは予想に反して・・・・・・

こちらはこれから考えます



では、 ヘッドライト関係の部品を引き取りに行ってきます
